方形導軌循環輸送線組成結構跟矩形結構類似，底座框架通常為方形。

方形導軌循環輸送線結構

方形導軌是由四邊長度一致的直線導軌和四角各一條90度的弧形曲線導軌組合而成的閉環導軌。傳動系統上，采用鏈條或皮帶傳動方式方形導軌循環輸送線的會由3個從動輪加1個主動輪組成。

方形導軌循環輸送線主要由型材底座框架、閉環導軌、工位滑座、傳動系統（鏈條/皮帶/連桿加齒輪或齒盤）、動力系統、驅動控制系統、二次定位系統等組成。

方形導軌循環輸送線按常規255mm直徑的軌道最小尺寸常見應用為360mm*360mm左右，如需更小尺寸的方形導軌循環輸送線，通常會建議使用圓形導軌循環線。

方形導軌循環輸送線應用案例

應用案例一：

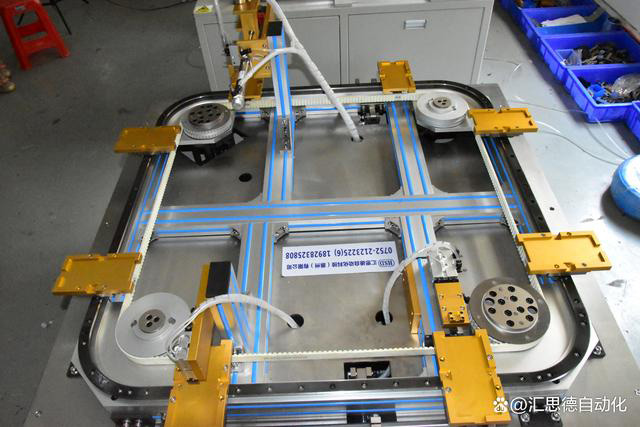

方形導軌循環輸送線用于手機外殼自動打磨生產流水線，采用皮帶傳動，方形導軌，尺寸1米*1米，8工位，3定位工位，工位間距500mm，移動時間2.5秒，負重＜3 kg，定位精度±0.05mm，受垂直正壓力。

應用案例二：

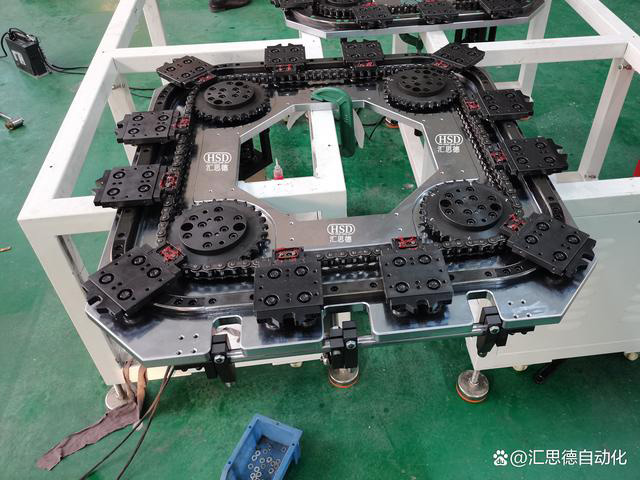

方形導軌循環輸送線用于小型攝像頭自動裝配流水線，采用鏈條傳動，方形導軌，底板尺寸1.1米*1.1米，12工位，3定位工位，工位間距255mm，負重＜5 kg，定位精度±0.05mm，受垂直正壓力。

小型方形導軌循環輸送線通常用于自動化精密設備或儀器的生產裝配輸送，或科研機構、實驗室等高精技術精密研究設備中。#環形導軌#

匯思德自動化環形導軌循環輸送線、弧形導軌、圓形導軌、圓弧導軌、方形導軌、環形軌道、環形導軌輸送線等精密循環傳動系統設計、定制，滿足各行業對流水生產自動化應用的需求。
